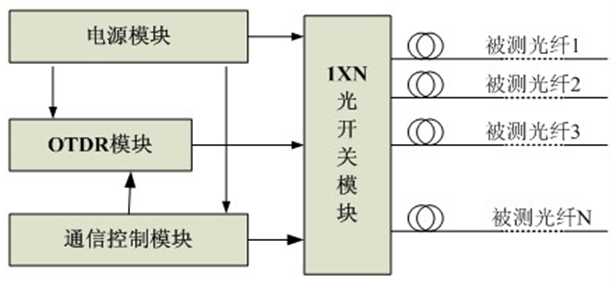

OTDR+光開關方案的節點設備內部主要由：電源模塊、通信控制模塊、OTDR模塊與光開關模塊組成，結構示意圖如圖所示。
電源模塊部分，OMP1800光纜監測系統OTDR+光開關方案的節點設備電源模塊提供雙電源供電方式，雙電源可以選擇直流-48V與交流220V進行組合。
通信控制模塊負責節點設備與網管中心進行數據通信，對光開關的切換與啟動停止OTDR測試，上傳節點設備的告警信息與設備信息。
光開關模塊切換OTDR測試光到不同的被測光口，實現OTDR的復用。光開關提供1x16與1x64等多種型號。
具體應用場景包括：
電力通信網絡：在電力通信網絡中，光纜作為基礎資源，保障電網業務穩定運行。光纜在線監測系統能夠遠程在線、快速精確檢測光纜運行狀態及進行故障定位，提高了故障排查的效率和準確性。
光纖通信網絡：在光纖通信網絡中，光纜自動監測系統能夠?qū)崟r監控光纜的光特性、劣化情況，及時發現并告警，確保通信質量。
綜上所述，光纜自動監測系統在提高維護效率、降低維護成本、確保通信質量方面發揮著重要作用，是現代通信網絡不可或缺的技術手段。 |
